导语：装修中必然少不了水电安装，电路安装又必然少不了电线，从普通家装BV电线到高端WDZ(N)-BYJ电线，再从BV、BYJ到BVR、BYJR，它们应用的效果有很大的不一样，下文就带你了解不一样的家庭装修用布电线。
一、固定布线用无护套电缆
1.聚氯乙烯绝缘类

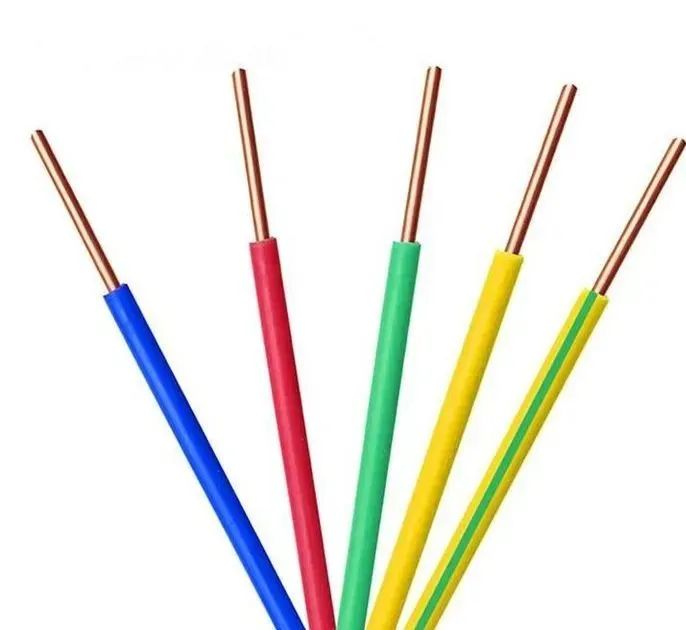

图1 一般用途单芯硬导体无护套电缆（BV线）
图1就是我们常见的布电线，国家标准称为“一般用途单芯硬导体无护套电缆”，IEC代号01，结构简单就是导体＋绝缘挤包。BV中的“B”代表单芯硬导体，不加注明时默认为单芯铜导体，铝导体相应地在“B”后面加“L”代表单芯铝导体，“V”代表绝缘挤包层材料为聚氯乙烯（PVC），目前国内家装线的绝缘大多数使用PVC材料，国外发达国家已经逐渐淘汰不再使用，原因是PVC燃烧时会释放有毒烟雾且具有强烈的腐蚀性。

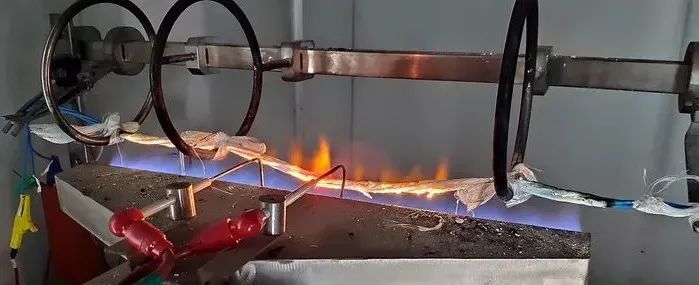

图2 聚氯乙烯绝缘芯线耐火试验
上图2中就是聚氯乙烯绝缘芯线在做耐火燃烧试验时的情形，一开始时有大量的浓烟产生，可以看到绝缘材料已经被烧到卷曲掉落， 图中的芯线是带有耐火层的，所以燃烧过程中这段芯线可以正常通电，如果没有耐火层就直接短路了。
问题一：如何选择聚氯乙烯绝缘类的家装线呢？
按照总分多回路布线来说，照明、插座宜单独布线，同时单独预留大功率专用线路和插座，100~150平米面积的住房进户总线可用10平方BV线（一般是7芯绞合导体），照明宜采用1.5平方BV线。插座线按照穿管允许长期运行条件选择2.5平方BV线为宜，空调挂机2匹以下宜采用4平方BV线，若距离较短也可采用2.5平方BV线单独布线，空调柜机一般在3匹甚至更大的宜采用4~6平方的BV线。
按照面积选择用线规格：80平米及以下住房按6、4、2.5、1.5、1.0来布线；80~100平米可视情况选择6（10）、4、2.5、1.5（1.0），100~150平米以上按10、6、4、2.5、1.5来布线，150平米以上视情况选择10（16）、6、4、2.5、1.5。
问题二：一定要选择品牌吗？
这对于一般人来说当然是要选择好品牌了，而对于业内人士来说就看导体、绝缘厚度、偏心度以及绝缘最薄点，正所谓“内行看门道外行看热闹”，做电缆的厂家千千万万，做得好的那是多了去了，本人去过一个小厂也就两台挤出机一台拉丝机三台束丝机两台退火机，看到他们居然给一些大品牌代加工，询问后得知他们用的机头分分钟可以买下一台奥迪A6！束绞导体挤包绝缘偏心度可控制在3%以内，远远高于国家标准，也难怪大公司找他们代加工，所在这可以告诉大家大品牌不一定是自己造的哦。
稍带一些行业知识：导体好坏取决于铜材是否用了高纯无氧铜（≥99.95%），有了无氧铜还得看拉丝退火工序是否合格，无氧铜未经退火是很硬的且电阻略大，经过拉丝退火改变晶体排列之后变得相对软一些电阻也要小一些，

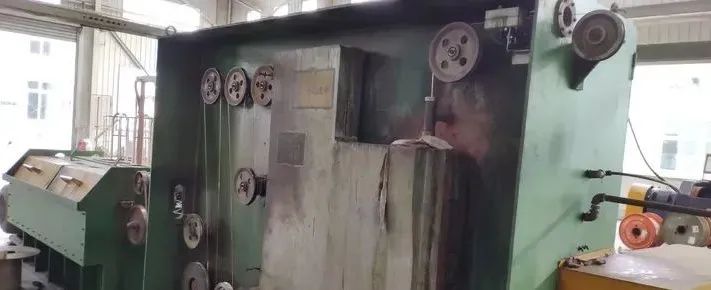

图3 中拉退火机
未经加工的无氧铜杆一般直径3.00mm，经过拉丝模的逐层拉伸得到我们常用的导体，拉伸过程中加以合适的退火电流就得到了下图4中的可用于生产加工的导体

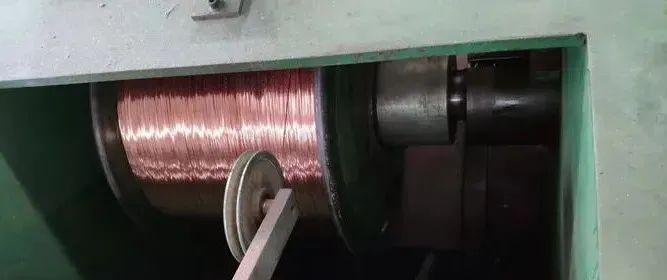

图4 TR软圆铜线
根据国标3956中对导体的要求：
图5 电缆的导体
国标3956并没有明确说明具体的单线直径，但是给出了限制条件——圆形铜导体的最大外径，在这可供大家参考的导体直径：1.0平方对应1.13mm、1.5平方对应1.38mm、2.5平方对应1.78mm、4平方对应2.25mm、6平方对应2.76mm，10平方对应7根绞合导体，结构7/1.35mm。
图6 B系列布电线综合数据
上图6中罗列的常用家装电线绝缘厚度，同样适用于后面介绍的无卤低烟阻燃聚烯烃布电线，由此综合前面的导体单线直径可提供几个标准外径（绝缘外径）：1平方成品外径2.33mm、1.5平方成品外径2.78mm、2.5平方成品外径3.38mm、4平方成品外径3.85mm、6平方成品外径4.36mm、10平方成品外径6.12mm，正负公差0.05mm都没问题，最薄点不低于t×0.9-0.1即可判为合格。
2.无卤低烟阻燃聚烯烃类
什么？什么卤？？卤猪蹄吗？？想必国内大众对这一类材料还不是太了解，前面说过国外早已淘汰PVC材料用作电缆绝缘层，国外大多数使用无卤低烟阻燃的电线，本文的封面图片就是低烟无卤阻燃交联聚烯烃绝缘布电线，代号WDZ-BYJ，“W”代表“无卤”卤就是卤素，大家学过化学的都知道“氟氯溴碘”这几种常见卤族元素，“D”代表“低烟”意味着燃烧时发烟量较低，“Z”代表“阻燃”阻燃等级有A/B/C级，有耐火层时在WDZ后加上“N”即代表耐火，“BYJ”则表示铜芯交联聚烯烃绝缘电线，按照交联方式蒸汽、温水交联都用“J”表示，当用到辐照交联方式时在后面添加（F）标明。下面来近距离看看

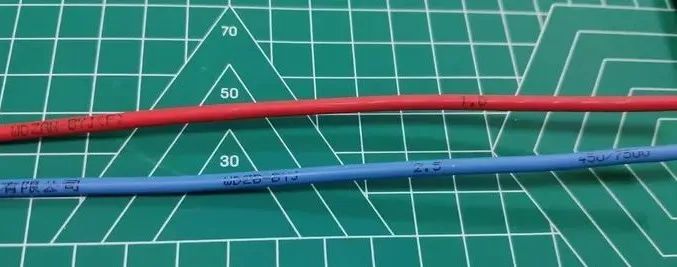

图7 低烟无卤阻燃交联聚烯烃绝缘布电线

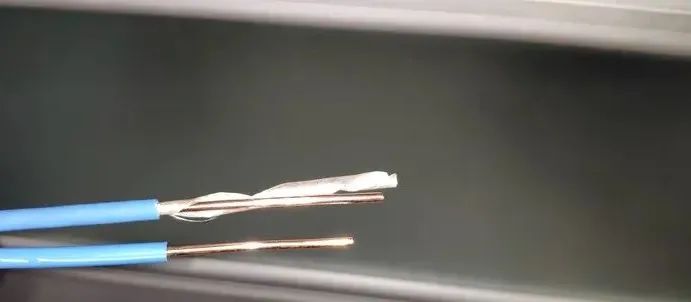

图8 低烟无卤阻燃耐火电线与低烟无卤阻燃电线
由于低烟无卤阻燃材料属于聚烯烃材料，不含卤素，因此燃烧时无毒无害，此外还有一个特性就是低烟无卤阻燃材料在燃烧过后会有“结壳”现象，并不会像普通交联聚乙烯和聚氯乙烯那样燃烧滴落

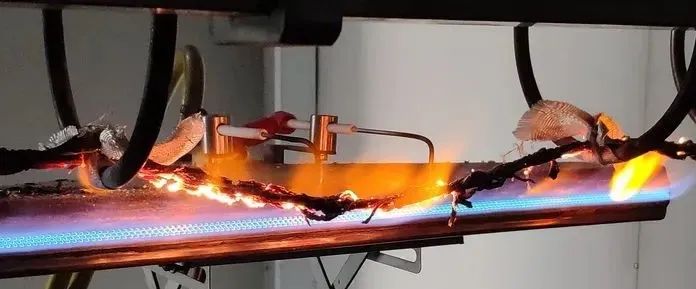

图9 低烟无卤阻燃绝缘芯线的耐火试验
根据国家标准5023、机械行业标准8734以及国标19666（阻燃和耐火电线电缆通则），以上所涉及到的布电线都遵循这些标准，相应地，企业标准也需要参照这三部标准及其规范引用文件。
问题三：到底用哪一种的更好？
这个问题看个人了，经济基础决定上层建筑。经济实惠的可以购买PVC材料的BV线，安全耐用的可选择低烟无卤阻燃的BYJ电线，另外认准一些品牌还是可以保证使用效果的，比如江苏产的上上、远东、江南、宝胜，上海产的熊猫、起帆、南洋，天津产的金山、小猫，广东产的双菱、金龙羽，湖南产的金杯等等，大多数地市都有自己的电缆厂，打价格战一直以来就是电缆行业的普遍现象，只要符合国标也大可在本地购买。此外，大家不妨试试燃烧法来鉴别电线的用料好坏，普通PVC离开火之后会继续燃烧且有大量浓烟，阻燃PVC离开火之后会逐渐熄灭，低烟无卤阻燃材料离开火之后迅速熄灭。
二、固定布线用护套电缆
简单来说就是在BV线外面再挤包一层绝缘，这里的绝缘称为护套，其本身主要作用是保护内部的一根或多根线芯不易受外界的冲击、摩擦以及其他不良环境条件影响，从而使线芯机械强度增大。单芯硬导体的护套线型号有BVV（圆形）、BVVB（扁形）。

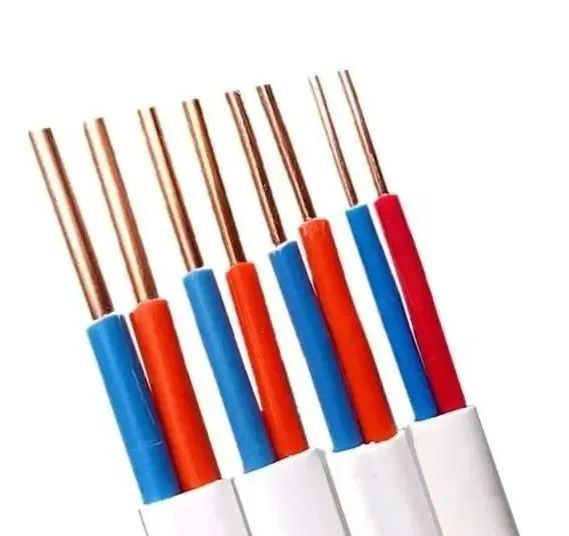

图10 BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁形电缆
家装用的护套电缆多用于明敷，外形扁平便于沿墙面直接敷设，在无法改动穿线管的情况下可选择扁护套电缆，比如BVVB。
图11 常用扁护套线综合参数
值得说明的是护套线载流量要比单芯线的小一点，因为按热稳定条件来说，多了一层护套就降低了导体散热的效果，所以载流量相应的就会减少。 问题四：明敷不也可以用BV线穿明线管或走线槽吗？
看个人喜好，BVVB走线一般用线卡，走上走下都可以，走下沿着贴脚线瓷砖上沿布线也是比较美观的。穿明线管就不太建议了，那样会跟墙面风格不搭，线管偏向于工业风，真要穿线的话不如走线槽更美观一些。
三、硬导体、软导体以及导体载流量
衡量一定截面电线的负载性能就要考虑载流量了。前面介绍的都是以硬导体为例，有朋友会说现在的穿线有好多人选软线，也就是BVR这一类的电线，在国家标准当中没有明确规定，BVR的导体属于束绞导体，介于第2种和第5种导体之间，像下图这样
图12 铜芯聚氯乙烯绝缘无护套软电缆
还有人说软线能承受更大的电流，在这需要说明的是软线载流量相对来说比硬导体稍微多一点，原因有二，其一，交流电的集肤效应使得电流主要集中在导体表面，软线的导体是束绞导体无异于增大了表面积，因此可以承载多一点电流，其二，表面积增大有利于散热，按照温升条件来选择时，同截面的BV和BVR相比之下BVR温升要小一些，因而BVR载流量稍大一点，但也不是网上说的那么玄乎，这载流量说到底还是跟绝缘材料有很大关系
图13 聚氯乙烯绝缘电线穿管或埋墙载流量
PVC材料由于其热稳定性能较差，表中的导体最高工作温度只能在70℃以下，对比一下交联聚烯烃绝缘电缆的参数就很明显，看下图14
图14 交联聚烯烃绝缘电线的载流量
交联聚烯烃绝缘材料的介电强度大，绝缘性能比PVC要高，因此更多用于中压电缆及低压配电系统当中，前面所介绍的低烟无卤交联聚烯烃材料也同样具有这种效果。
问题五：低烟无卤比PVC好，那价格肯定也不低吧？
就目前来说，价格方面是要比PVC的要高一点，一来国内家装线市场还是被PVC霸占着大部分，二来原料成本比PVC高，所以光从制造成本就可见价格一定是比PVC的贵了，来看看应用情况：
1.聚氯乙烯绝缘布电线：还是目前家装线缆的主流，但仅限于一般的家装使用，阻燃PVC绝缘逐渐替代普通PVC绝缘材料，大型工程项目比如万达广场布线禁止使用PVC绝缘电线；
2.无卤低烟阻燃聚烯烃绝缘布电线：在国外应用较早，国内逐步开始增加低烟无卤阻燃绝缘电线的市场份额，在轨交、商场、写字楼等场合全部或大部分采用低烟无卤阻燃电线，防火要求高的场合必须使用低烟无卤阻燃耐火电线电缆。
结语：家装电线的“水”说深不深说浅不浅，本文从导体、绝缘、结构参数等多方面向大家普及一些基本的电线电缆知识。大家在选择电线的时候可根据自身经济条件、安全要求、使用寿命等方面来选择购买。
